隨著天然砂資源的日趨匱乏及對(duì)環(huán)境保護(hù)的加強(qiáng)，機(jī)制砂逐漸成為我國(guó)混凝土用砂的主要來(lái)源。那用存量較多的花崗巖石料可以做成機(jī)制砂嗎？花崗巖機(jī)制砂能做混凝土嗎？這里主要從花崗巖機(jī)制砂抗壓強(qiáng)度、抗折強(qiáng)度這兩方面為您解讀到底花崗巖機(jī)制砂適不適合做混凝土！

花崗巖制砂成品展示

花崗巖機(jī)制砂抗壓強(qiáng)度

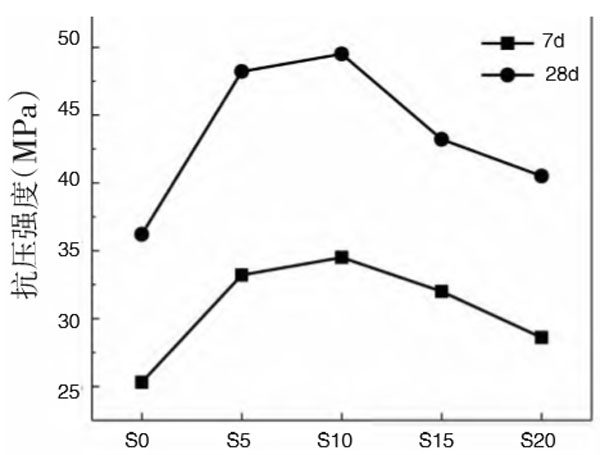

花崗巖機(jī)制砂摻量對(duì)S0-S20組混凝土抗壓強(qiáng)度的影響如圖所示。可以看出，S0組純河砂混凝土的28d齡期抗壓強(qiáng)度為36.2MPa，S5-S20組混凝土具有更高的28d齡期的抗壓強(qiáng)度，分別為48.2MPa、49.5MPa、43.2MPa和40.5MPa，相比S0分別提高了33.1%、36.7%、19.2%和11.9%。這說(shuō)明，花崗巖機(jī)制砂摻量在20wt%以內(nèi)時(shí)，隨著摻量的增加，抗壓強(qiáng)度先增大后減小，其中提高抗壓強(qiáng)度的最佳摻量為10wt%，當(dāng)摻量達(dá)到20wt%時(shí)，對(duì)抗壓強(qiáng)度的提高相對(duì)較小，但強(qiáng)度值依然大于純河砂S0組混凝土。

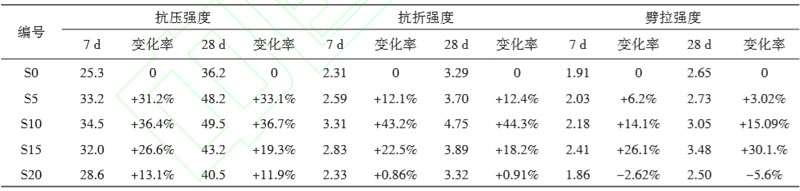

花崗巖機(jī)制砂做混凝土力學(xué)性能分析

花崗巖機(jī)制砂抗折強(qiáng)度

下圖給出了不同摻量花崗巖機(jī)制砂對(duì)S0-S20組混凝土抗折強(qiáng)度的影響。可以看出，S0組純河砂混凝土的28d齡期抗折強(qiáng)度為3.29MPa，S5-S20組混凝土具有更高的28d齡期抗折強(qiáng)度，分別為2.59MPa、3.31MPa、2.83MPa和2.33MPa，相比S0分別提高了12.4%、44.3%、18.2%和0.91%。這說(shuō)明摻量在20wt%以內(nèi)時(shí)，花崗巖機(jī)制砂對(duì)混凝土的抗折強(qiáng)度和抗壓強(qiáng)度具有相同的影響規(guī)律，即：隨著摻量的增加，抗折強(qiáng)度先增大后減小，提高抗折強(qiáng)度的最佳摻量為10wt%，當(dāng)摻量達(dá)到20wt%時(shí)，其抗折強(qiáng)度與S0組純河砂混凝土的抗折強(qiáng)度幾乎持平。

花崗巖抗折強(qiáng)度分析

總結(jié)

花崗巖機(jī)制砂是符合混凝土力學(xué)性能需求的，另外，要知道花崗巖機(jī)制砂是巖石經(jīng)機(jī)械破碎而成，粒形尖銳、表面粗糙，與水泥漿體之間機(jī)械嚙合力大，粘結(jié)能力好于河砂，可以提高混凝土的力學(xué)性能，且機(jī)制砂中含有一定數(shù)量(5wt%-10wt%)粒徑小于75μm的石粉。適量的石粉在混凝土體系中可以填充集料之間的空隙，起到微集料填充效應(yīng)，同時(shí)改善混凝土微觀結(jié)構(gòu)，減少骨料—漿體界面過(guò)渡區(qū)有害裂縫，使水泥石更加密實(shí)，這些都有利于提高混凝土的強(qiáng)度，所以總體來(lái)說(shuō)，花崗巖機(jī)制砂是可以用于混凝土的。

花崗巖制砂生產(chǎn)現(xiàn)場(chǎng)

紅星機(jī)器專注機(jī)制砂設(shè)備生產(chǎn)40年，可為用戶提供系統(tǒng)花崗巖制砂全套設(shè)備，不僅如此，還能夠依據(jù)不同客戶需求，為其量身定制專屬生產(chǎn)線，而且還免費(fèi)安裝、免費(fèi)培訓(xùn)。有這方面投資需求的朋友，歡迎隨時(shí)咨詢我們，這里有專業(yè)產(chǎn)品經(jīng)理實(shí)時(shí)在線為您詳細(xì)解答。

客戶來(lái)廠考察花崗巖制砂設(shè)備
