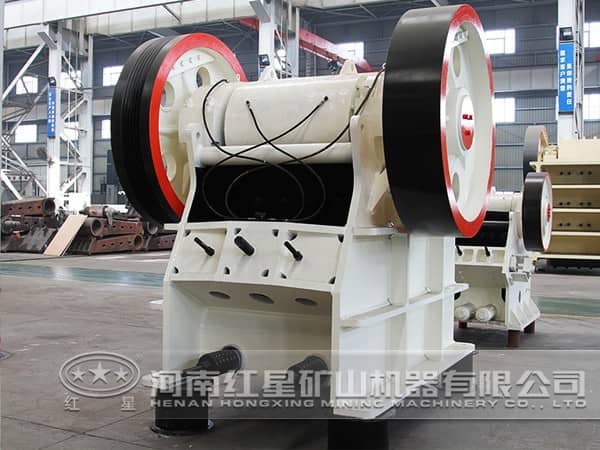

顎式破碎機是建材、礦山、工業、冶煉、水利等行業廣泛應用的破碎設備，其主要功能是破碎各種大塊物料，是目前破碎市場十分重要的碎石工藝設備，同時也是重要耗能設備。鑒于顎式破碎機的重要性，行業對其效率高、節能研究工作一直十分重視，下面介紹一種新型顎式破碎機，該新型顎式破碎機是傳統顎式破碎機的一個飛躍。

傳統破碎機的原理與缺點

傳統的顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。其以電動機為動能，通過電動機皮帶輪，由三角皮帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料破碎，并通過下部的排料口將成品物料排出。模擬動物的兩顎運動，通過動顎和定顎兩塊顎板的一翕一合運動將物料在破碎腔內擠壓、搓、碾破碎。

但傳統的顎式破碎機的固定顎板和活動顎板大都為平板結構或階梯式結構，其動顎為多塊顎板分離形成階梯躍級式結構。一種平板結構，顆粒與兩邊動靜顎板的接觸面大，擠壓破碎的力度分散，顆粒不容易被破碎；如果在給礦粒度大且排礦口小的情況下，破碎比加大，礦石顆粒在破碎過程中容易被擠飛，就有可能產生人事或設備傷害事故；二種階梯式結構，存在著破碎后會有顆粒殘留在階梯式的顎板上，影響后邊需破碎顆粒受到擠壓的力度，且顆粒殘留增加，也會給設備增加積塵的風險。

### 新型顎式破碎機技術方案

針對上述問題，本研究提供了一種新型顎式破碎機。

本研究是通過以下技術方案實現的：一種新型顎式破碎機，包括機架，所述機架上設置有上護板、下護板、定顎、動顎和偏心輪，所述偏心輪通過皮帶與主電機轉軸相連，所述偏心輪上設置偏心驅動軸，所述動顎的上端與偏心驅動軸相連接，所述偏心驅動軸通過軸承支架固定在機架上，所述動顎的下端與肘板的前端相連接，肘板的后端連接調整座，所述調整座連接到機架上，所述動顎的下端連接活動拉桿，所述活動拉桿通過彈簧后接到機架上，所述定顎上設置固定顎板，所述動顎上設置活動顎板，所述定顎與所述動顎中間設有上寬下窄的梯形料倉，所述固定顎板為平板結構，所述活動顎板內側設有若干凸條，若干凸條均勻排列形成鋸齒狀，且為凸條的上表面向下傾斜。

根據顆粒被破碎后體積變小，因而配合上寬下窄的料倉，進行逐級破碎，再者活動顎板上設置多條均勻排列的凸條，使得活動顎板的內側為鋸齒狀，當活動顎板接近固定顎板時，多條凸條先擠壓顆粒，與原先平面擠壓顆粒相比，壓強增大，更容易將顆粒破碎。并且凸條的上表面向下傾斜，顆粒由于重力作用極易下落不會積留在凸條間，利于保持完整的料倉空間。

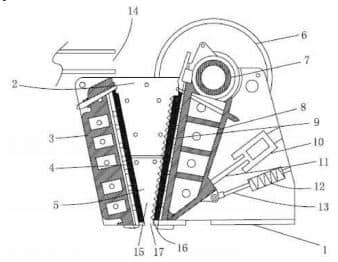

新型顎式破碎機

1機架，2上護板，3定顎，4固定顎板，5下護板，6偏心輪，7偏心驅動軸，8動顎，9活動顎板，10調整座，11肘板，12彈簧，13活動拉桿，14給料口，15料倉，16凸條，17排料口。

對新型顎式破碎機技術方案具體實施方式

下面對照附圖結合實施例對本研究作進一步的說明：參照上圖所示，新型顎式破碎機包括機架，機架上設置有上護板、下護板、定顎、動顎和偏心輪，偏心輪通過皮帶與主電機轉軸相連，偏心輪上設置偏心驅動軸，動顎的上端與偏心驅動軸相連接，偏心驅動軸通過軸承支架固定在機架上，動顎的下端與肘板的前端相連接，肘板的后端連接調整座，調整座連接到機架上，動顎的下端連接活動拉桿，活動拉桿通過彈簧后接到機架上，定顎與動顎中間設有上寬下窄的梯形料倉，料倉上端為進料口，下端為排料口，定顎、動顎開設若干方形鏤空框。其中定顎上設置固定顎板，動顎上設置活動顎板，固定顎板為平板結構，活動顎板內側設有若干凸條，若干凸條均勻排列形成鋸齒狀。

綜上所述，該新型顎式破碎機的研究是可行的。目前河南鄭州顎式破碎機生產廠家研發生產的新型顎式破碎機已投入生產使用，生產能力、備件消耗、能源單耗都有明顯的改善，達到當初的功能改進與節能設想。歡迎有需要的用戶來紅星機器訂購設備，聯系熱線：0371——67775599！
